測繪儀器都有哪些
測繪儀器是為測繪作業設計制造的，用于數據采集、處理、輸出的儀器和裝置。它們廣泛應用于工程建設的規劃設計、施工及經營管理階段的測量工作。以下是一些常用的測繪儀器類型：
1. 經緯儀：用于測量水平角和豎直角，由望遠鏡、水平度盤與垂直度盤和基座等部件組成。它可以進一步細分為游標經緯儀、光學經緯儀和電子（自動顯示）經緯儀等 。
2. 平板儀：主要用于地面人工測繪大比例尺地形圖，由照準儀、平板和支架等部件組成 。
3. 電磁波測距儀：利用電磁波測量兩點間距離的儀器，具有小型、輕便、精度高的特點 。
4. 全站儀：結合了電子經緯儀、電磁波測距儀、微型計算機等，能夠快速進行測距、測角、計算、記錄等多功能的電子測量儀器 。
5. 陀螺經緯儀：結合了陀螺儀和經緯儀，用以測定真方位角的儀器 。
6. 激光測量儀器：裝有激光發射器的測量儀器，利用激光束方向性好、發射角小等優點，用于大型建筑施工、溝渠、隧道開挖等工程測量中 。
7. 液體靜力水準：利用連通管測定兩點間微小高差的儀器，主要用于精密測定建筑物沉降等 。
8. 攝影經緯儀和立體坐標量測儀：用于地面攝影測量野外作業和立體像對上同名點的坐標測量 。
9. 立體測圖儀：航空攝影測量全能法測圖儀器的統稱，是攝影測量內業成圖的主要儀器 。
10. 正射投影儀：將中心投影像片變換成正射影像圖的攝影測量專用儀器 。
還有多種測繪儀器如GNSS測量設備、激光測距儀、數字水準儀等，它們分別適用于獲取經緯度坐標、測量目標距離和測量高差等不同測繪需求 。
測繪工具和儀器
測繪工具和儀器主要包括以下幾類：
1. 經緯儀：用于測量水平角和豎直角的儀器，由望遠鏡、水平度盤與垂直度盤和基座等部件組成。經緯儀廣泛應用于控制、地形和施工放樣等測量。中國經緯儀系列有DJ07、DJ1、DJ2、DJ6、DJ15、DJ60等型號 。
2. 平板儀：地面人工測繪大比例尺地形圖的主要儀器，由照準儀、平板和支架等部件組成。在照準儀上附加電磁波測距裝置，可使作業更為方便迅速 。
3. 電磁波測距儀：應用電磁波運載測距信號測量兩點間距離的儀器。測程在5～20公里的稱為中程測距儀，測程在5公里之內的為短程測距儀。具有小型、輕便、精度高等特點 。
4. 全站儀：由電子經緯儀、電磁波測距儀、微型計算機、程序模塊、存儲器和自動記錄裝置組成，快速進行測距、測角、計算、記錄等多功能的電子測量儀器。適用于工程測量和大比例尺地形測量 。
5. 陀螺經緯儀：將陀螺儀和經緯儀組合在一起，用以測定真方位角的儀器。主要用于礦山和隧道地下導線測量的定向工作 。
6. 激光測量儀器：裝有激光發射器的各種測量儀器，利用激光束方向性好、發射角小、亮度高、紅色可見等優點，形成一條鮮明的準直線，做為定向定位的依據。常見的激光測量儀器有激光準直儀、激光垂線儀、激光經緯儀、激光水準儀和激光平面儀 。
7. 液體靜力水準儀：利用連通管測定兩點間微小高差的儀器，主要由測深儀和控制器組成的觀測系統，觀測精度可達0.05mm左右 。
8. 攝影經緯儀：由攝影機和經緯儀組裝而成的供地面攝影測量野外作業用的主要儀器 。
9. 立體坐標量測儀：攝影測量中用于測定立體像對上同名點的像片平面直角坐標和坐標差(視差)的儀器 。
10. 立體測圖儀：航空攝影測量全能法測圖儀器的統稱，是攝影測量內業成圖的主要儀器 。
11. 正射投影儀：將具有傾斜和地面起伏的中心投影像片變換成正射影像圖的攝影測量專用儀器 。
還有水準儀、GNSS系統、激光掃描儀、地面測量儀等其他測繪工具和儀器 。這些儀器和設備在工程建設的規劃設計、施工及經營管理階段進行測量工作中發揮著重要作用，有助于提高測繪工作的效率和準確性。
rtk測繪儀器全稱叫什么

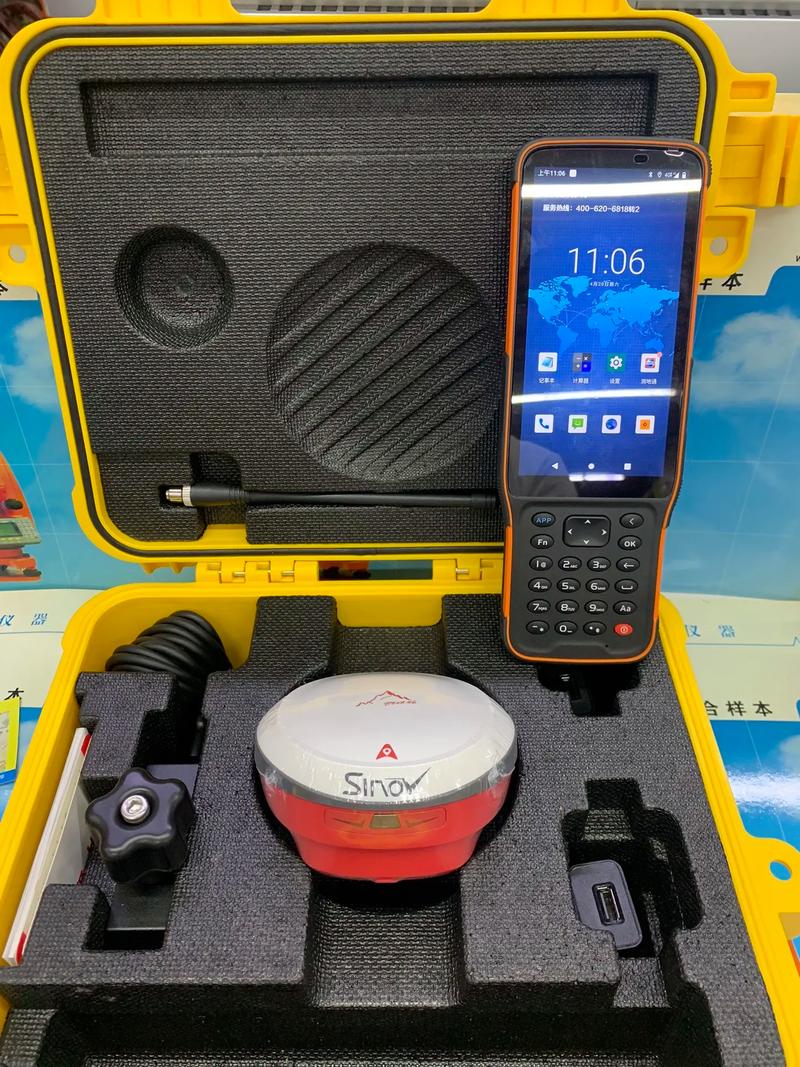

RTK測繪儀器的全稱是“實時動態測量技術”，英文名為 "Real Time Kinematic"，簡稱RTK 。RTK技術是一種基于載波相位觀測的實時差分GPS技術，能夠實時提供測站點在指定坐標系中的三維定位結果，并達到厘米級精度 。RTK系統由基準站接收機、數據鏈和流動站接收機三部分組成，廣泛應用于測繪、無人機、車載、安防等領域，以其高精度、高速度、高穩定性的特點，為工程放樣、地形測圖等提供重要的技術支持 。
